PERDITA DI TENSIONE
Evitare le perdite di tensione quando si installano le strip LED
La perdita di tensione in breve:
La perdita di tensione ideale quando si alimentano le strip LED dovrebbe essere inferiore al 3%, che a volte si può ottenere solo aumentando la senzioni di cavo dell'alimentazione. Alcuni trasformatori su guida DIN offrono la possibilità di aumentare la tensione di uscita fino al 10% per garantire una tensione sufficiente nel punto di alimentazione anche in caso di linee di alimentazione lunghe, ad esempio dall'armadio di distribuzione al soggiorno. Ove possibile, è consigliabile aggiungere altri punti di alimentazione per evitare perdite di tensione e di luce sull'intera linea luminosa.
Im Idealfall liegt der Spannungsverlust bei der Versorgung von Flexbändern unter 3%. In der Praxis ist das oft nur mit großen Kabelquerschnitten zu realisieren. Einige Trafos, z. B. alle Gittertrafos in ISOLED® Angebot, bieten die Möglichkeit ihre Ausgangsspannung um bis zu 10 % nach oben zu justieren um auch bei langen Zuleitungen 12 V bzw. 24 V am ersten Stromeinspeisepunkt zu gewährleisten. Mit welchen Spannungsverlusten zu rechnen ist zeigt die folgende Tabelle:
| LUNGHEZZA DEL CAVO DI ALIMENTAZIONE | CADUTA DI TENSIONE/PERDITA SUL CAVO DI ALIMENTAZIONE DAL CARICO SOSPESO IN RAME: ROTOLO DA 5 M DI STRIP LED 24 V CON 14,4 W/M | |||||||
|---|---|---|---|---|---|---|---|---|
| 0,50 MM² | 0,75 MM² | 1,00 MM² | 1,50 MM² | |||||
| TENSIONE | PERDITA | TENSIONE | PERDITA | TENSIONE | PERDITA | TENSIONE | PERDITA | |
| 1,0 m | 23,79 V | 0,21 V | 23,86 V | 0,14 V | 23,89 V | 0,11 V | 23,93 V | 0,07 V |
| 3,0 m | 23,36 V | 0,64 V | 23,57 V | 0,43 V | 23,68 V | 0,32 V | 23,79 V | 0,21 V |
| 5,0 m | 22,93 V | 1,07 V | 23,29 V | 0,71 V | 23,46 V | 0,54 V | 23,64 V | 0,36 V |
| 7,5 m | 22,39 V | 1,61 V | 22,93 V | 1,07 V | 23,20 V | 0,80 V | 23,46 V | 0,54 V |
| 10,0 m | 21,86 V | 2,14 V | 22,57 V | 1,43 V | 22,93 V | 1,07 V | 23,29 V | 0,71 V |
| 15,0 m | 20,79 V | 3,21 V | 21,86 V | 2,14 V | 22,39 V | 1,61 V | 22,93 V | 1,07 V |
| 20,0 m | 19,71 V | 4,29 V | 21,14 V | 2,86 V | 21,86 V | 2,14 V | 22,57 V | 1,43 V |
| 30,0 m | 17,57 V | 6,43 V | 19,71 V | 4,29 V | 20,79 V | 3,21 V | 21,86 V | 2,14 V |
Formula per il calcolo della caduta di tensione
con tensione continua
2 · lunghezza (l) · corrente (I)
Tensione (U) = Conducibilità del rame (56) · Sezione del cavo
(A in mm2)
Conduttività del rame(σ in S/m): 56 - 106 (il valore dipende dalla purezza del materiale)
Per evitare un'eccessiva generazione di calore, si raccomanda quanto segue per l'alimentazione di corrente di
Le strip LED devono rimanere al di sotto dei 3 ampere per contatto di alimentazione!
Corrente per contatto di alimentazione in A (I)
=
Potenza della striscia flessibile in W/m (P) · Lunghezza del PCB in m (servita da un contatto di alimentazione)
Tensione di esercizio in V (U)
| Potenza Strip LED |
DOPO 5M DI LUNGHEZZA | |
| TENSIONE | TENSIONE | |
| 4,8 W/m | ca. 23,3 V | ca. 0,7 V |
| 9,6 W/m | ca. 22,6 V | ca. 1,4 V |
| 12,0 W/m | ca. 22,2 V | ca. 1,8 V |
| 14,4 W/m | ca. 21,9 V | ca. 2,1 V |
| 14,4 W/m | ca. 20,7 V | ca. 3,3 V |
| 14,4 W/m | ca. 19,8 V | ca. 4,2 V |
La perdita di tensione nella linea di alimentazione e sul circuito stampato del cavo flessibile si dimezza o si riduce
- quando si utilizza una strip LED da 7,2 W/m anziché 14,2 W/m, quindi con una potenza LED inferiore;
- con il funzionamento a una tensione più elevata, quindi con l'utilizzo di strip LED da 24 V CC invece di 12 V CC.
La perdita di tensione della linea di alimentazione e del circuito stampato della strip LED raddoppia o aumenta
- quando si utilizza una strip LED con potenza W/m doppia o superiore;
- quando il funzionamento è a una tensione inferiore, ad esempio quando si utilizza una strip LED da 12 V.
CONSIGLIO PER L'APPLICAZIONE - ALIMENTAZIONE AGGIUNTIVA
Anche se in installazioni complesse come le scale mobili il trasformatore non deve essere posizionato al centro come nel caso ideale, ma più lontano, gli schizzi seguenti descrivono le opzioni per un'alimentazione efficiente della corrente, evitando così livelli diversi di emissione luminosa su tutta la lunghezza della striscia luminosa:
Beispiel: 24 V LED Flexband mit 14,4 W/m (Gesamt 216 W auf 15 m)
3 rotoli di 5 m di lunghezza ciascuno (linea luminosa quindi 15 m in totale) Linea di alimentazione: cavo di rame di 5 m di lunghezza
Con i punti di alimentazione aggiuntivi, realizzati con un cavo sufficientemente dimensionato, si evitano
- Perdite di tensione,,
- Perdite di luce e
- surriscaldamento dei moduli LED (mantenendo la durata prevista!).

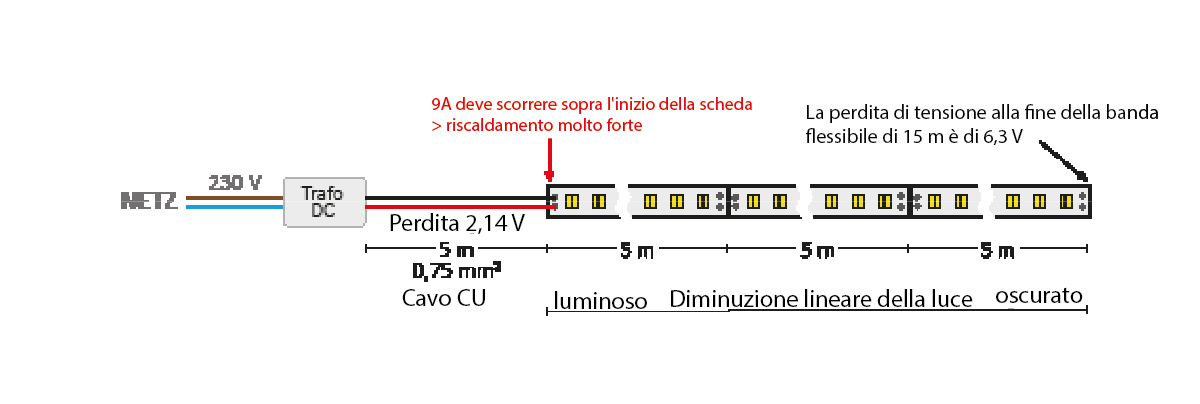

Alimentazione su un solo lato - NON CONSIGLIATA!

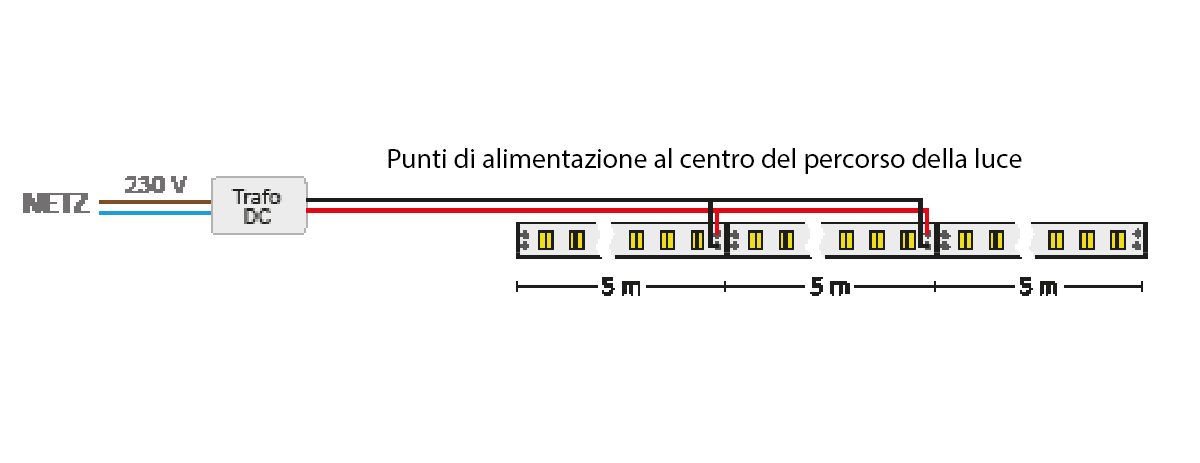

Suggerimento 1 Punti di alimentazione paralleli a 5 m e 10 m lungo la linea di luce

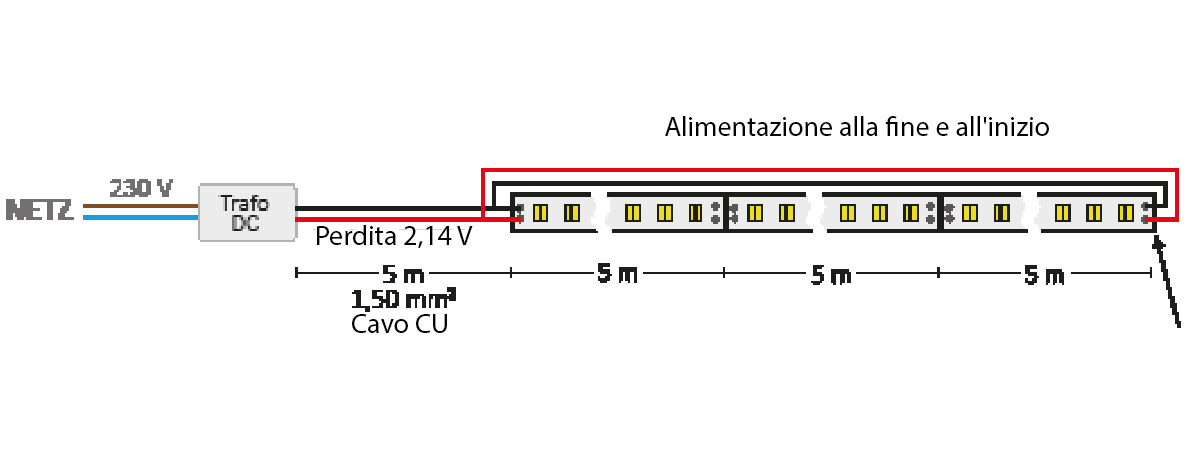

Suggerimento 2 Alimentazione aggiuntiva alla fine del percorso luminoso Percorso della luce
Nota
Bei einem ordnungsgemäß auf wärmeableitendem Untergrund (z. B. Aluminiumprofil) montierten LED Flexband erhöht sich die Oberfl ächentemperatur niemals über 50°C!
Überhöhte Temperaturen bedeuten eine rapide Verminderung der Lebendauer.
È necessario tenere conto della conducibilità termica dei vari substrati: l'assorbimento di calore dell'acciaio inossidabile e della lamiera rivestita è di gran lunga inferiore a quello dell'alluminio
